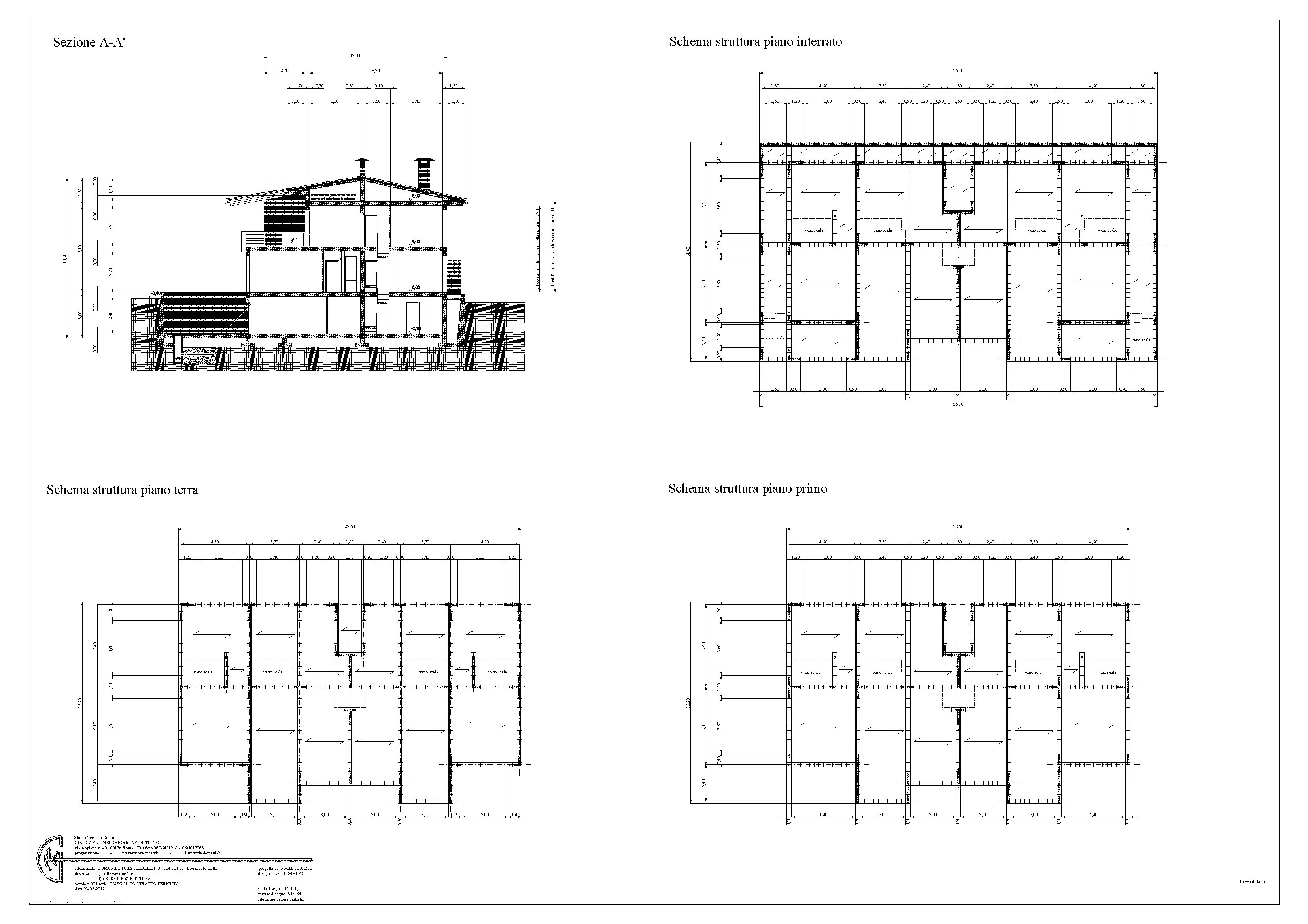

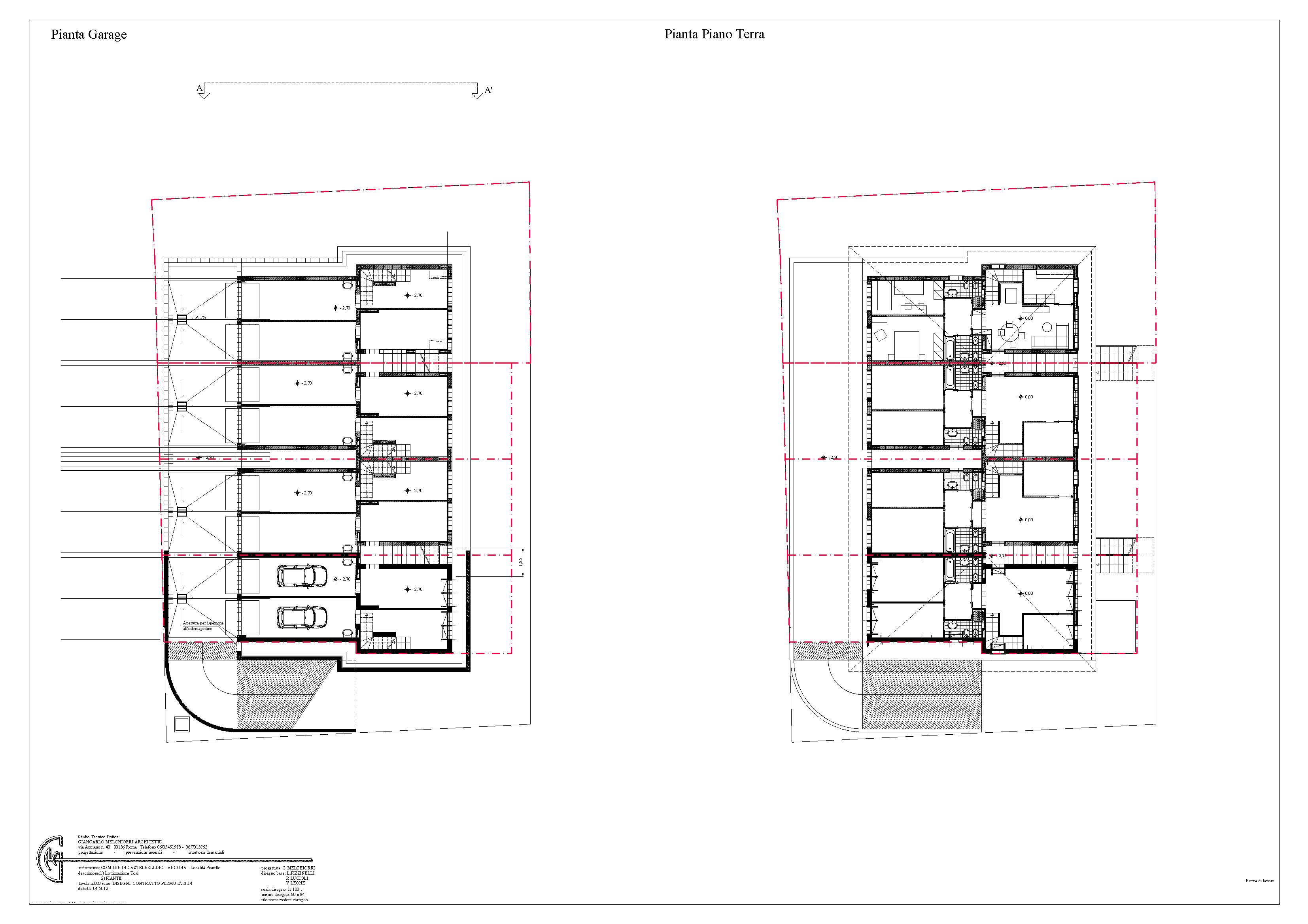

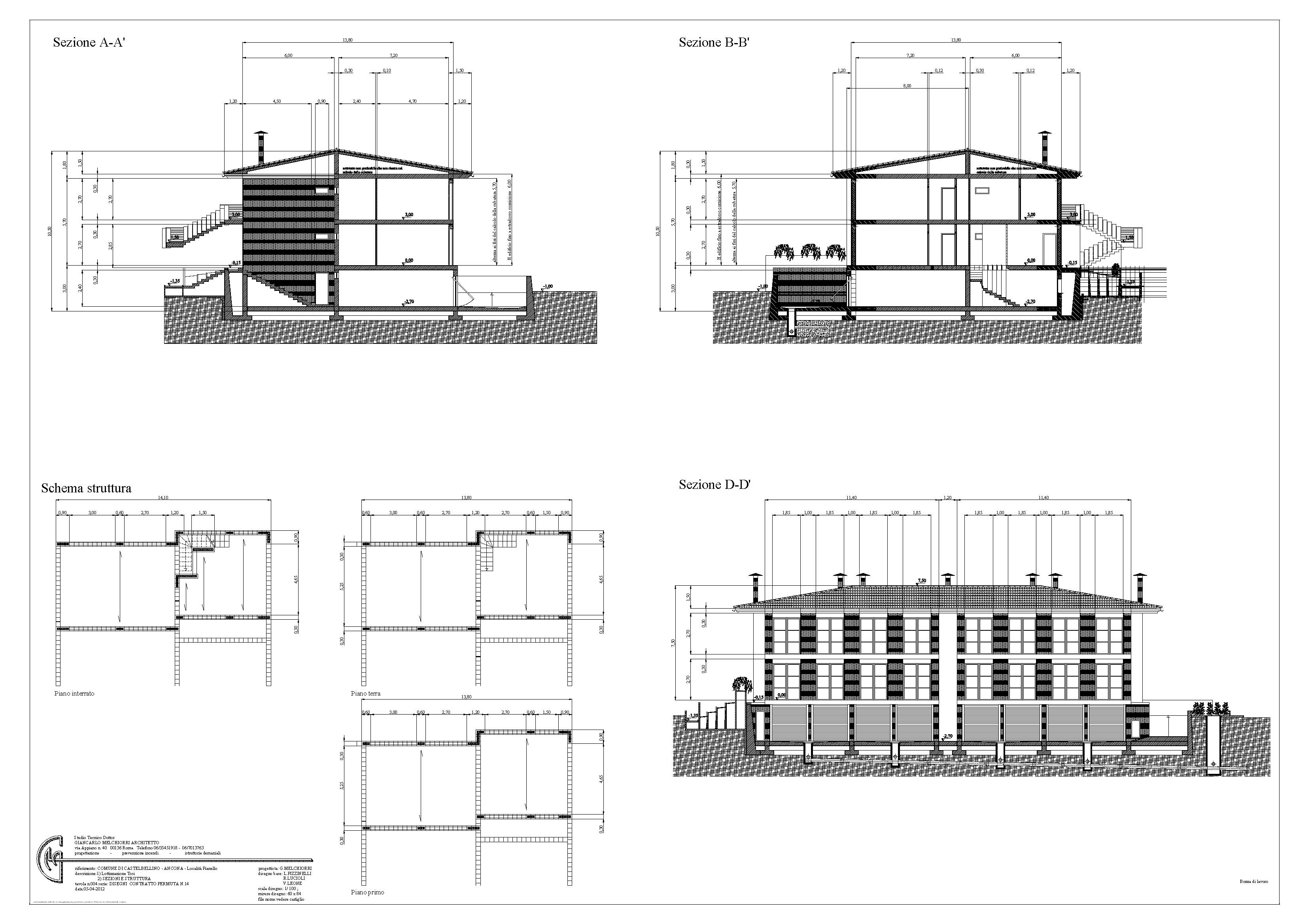

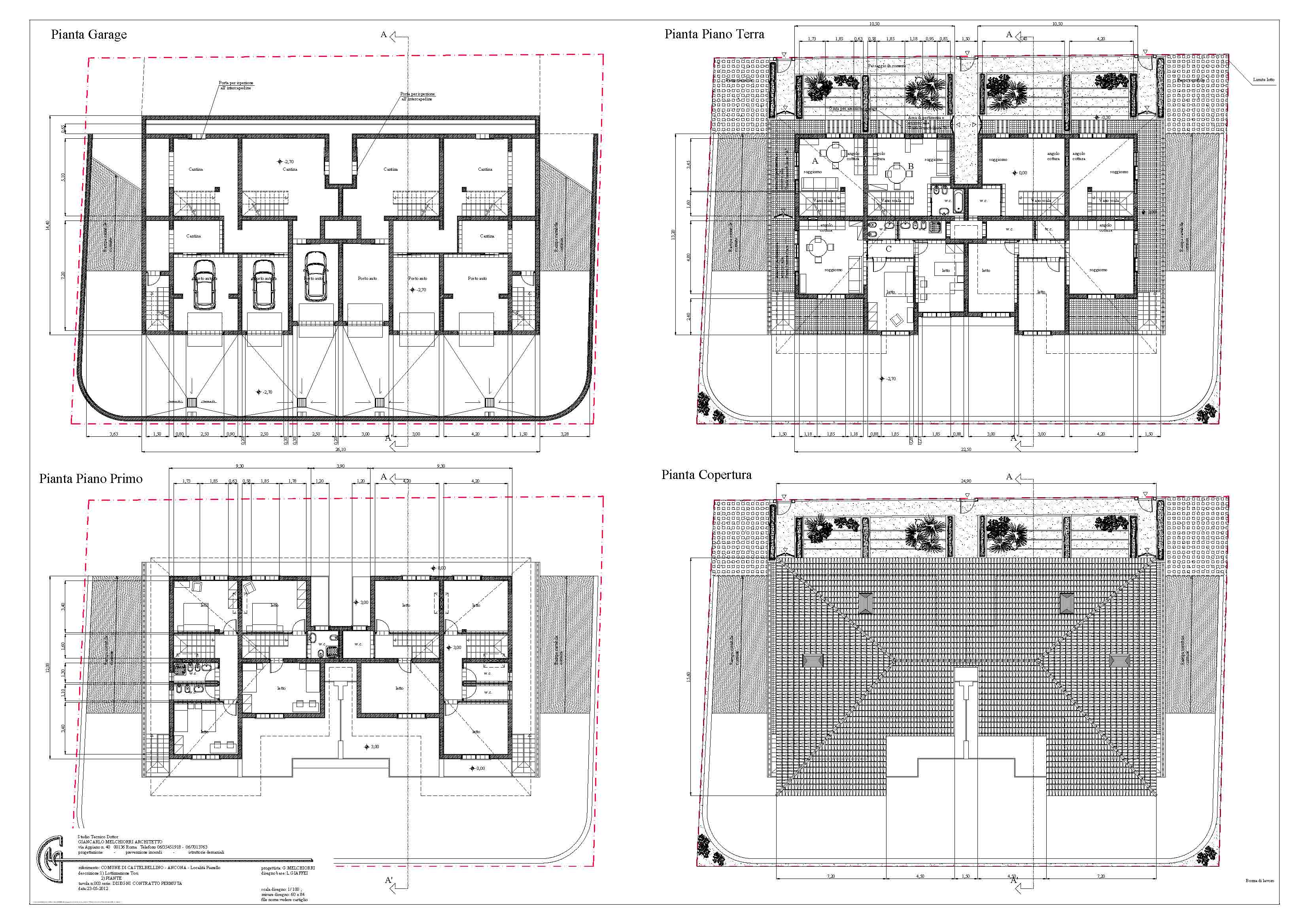

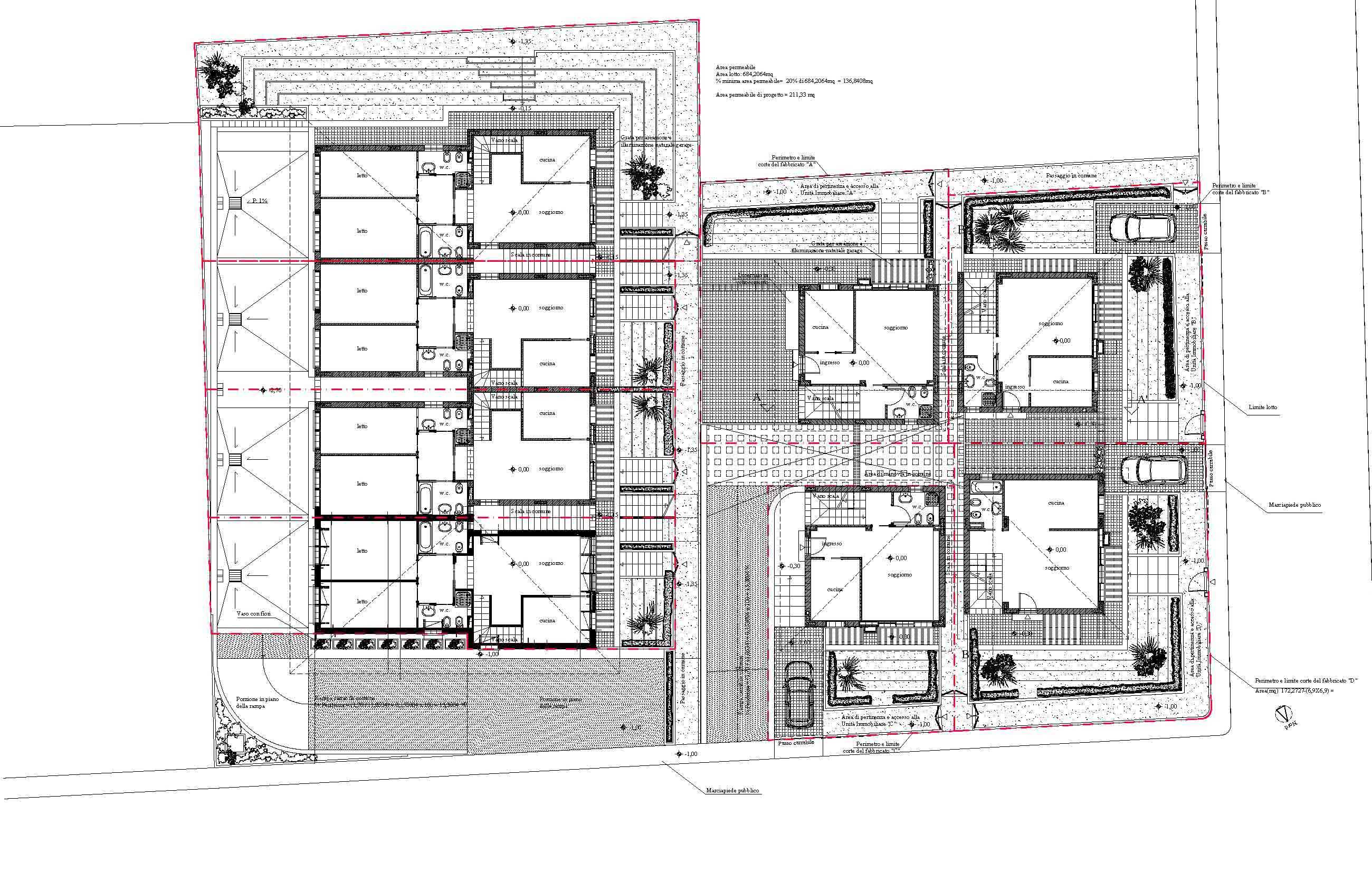

SCHEMI Lotto 14  Ipotesi di Costruzione di Residenze su unico piano (terreno o primo) nel Lotto 14  Planimetrie del piano cantine con autorimessa e Planimetrie del piano residenziale: in una unità residenziale della superficie di circa mq 80 sono riportati gli elementi interni che permettono la individuiazione della destinazione d'uso dei vari ambienti complanari ovvero il soggiorno, la cucina con tinello, un disimpegno compatto che conduce alle due stanze da letto e a i due servizi igienici uno con doccia e l'altro con vasca.  Sezioni trasversali e Sezione longitudinale con area a cielo libero per le autorimesse ove è visibile anche l'adiacente prospetto del fabbricato con ott unità Residenziali: le otto residenze sono distribuite in due livelli, uno terreno con giardino e l'altro al piano primo con terrazzo. Al piano seminterrato sono dislocati otto vani per il ricovero degli autoveicoli. Una intercapedine areata e ispezionabile, finita all'estradosso con pavimentazione e quindi percorribile anche a questo livello, distacca l'edificio dal circostante terreno. La pavimentazione del piano seminterrato rispetto al piano stradale ha la pavimentazione comletamente distaccata dal terreno e areata.  I quattro prospetti dell'edificio del lotto 14 sono finiti a cortina tipomattone con finestre vetrare a tutta altezza complete di avvolgibile; il vetro di ogni anta è diviso in tre riquadri; sia accede al piano superiore tramite scale collegate alle Residente tramite percorso in quota. Lotto 18  Ipotesi di Costruzione di Residenze su unico piano (terreno o primo) nel Lotto 18  Planimetrie del piano cantine con autorimessa e Planimetrie del piano residenziale del gruppo esafamiliare: in una unità residenziale della superficie di circa mq 80 sono riportati gli elementi interni che permettono la individuiazione della destinazione d'uso dei vari ambienti complanari ovvero il soggiorno, la cucina con tinello, un disimpegno compatto che conduce alle due stanze da letto e a i due servizi igienici uno con doccia e l'altro con vasca.  Sezioni trasversali con area a cielo libero per le autorimesse ove è visibile

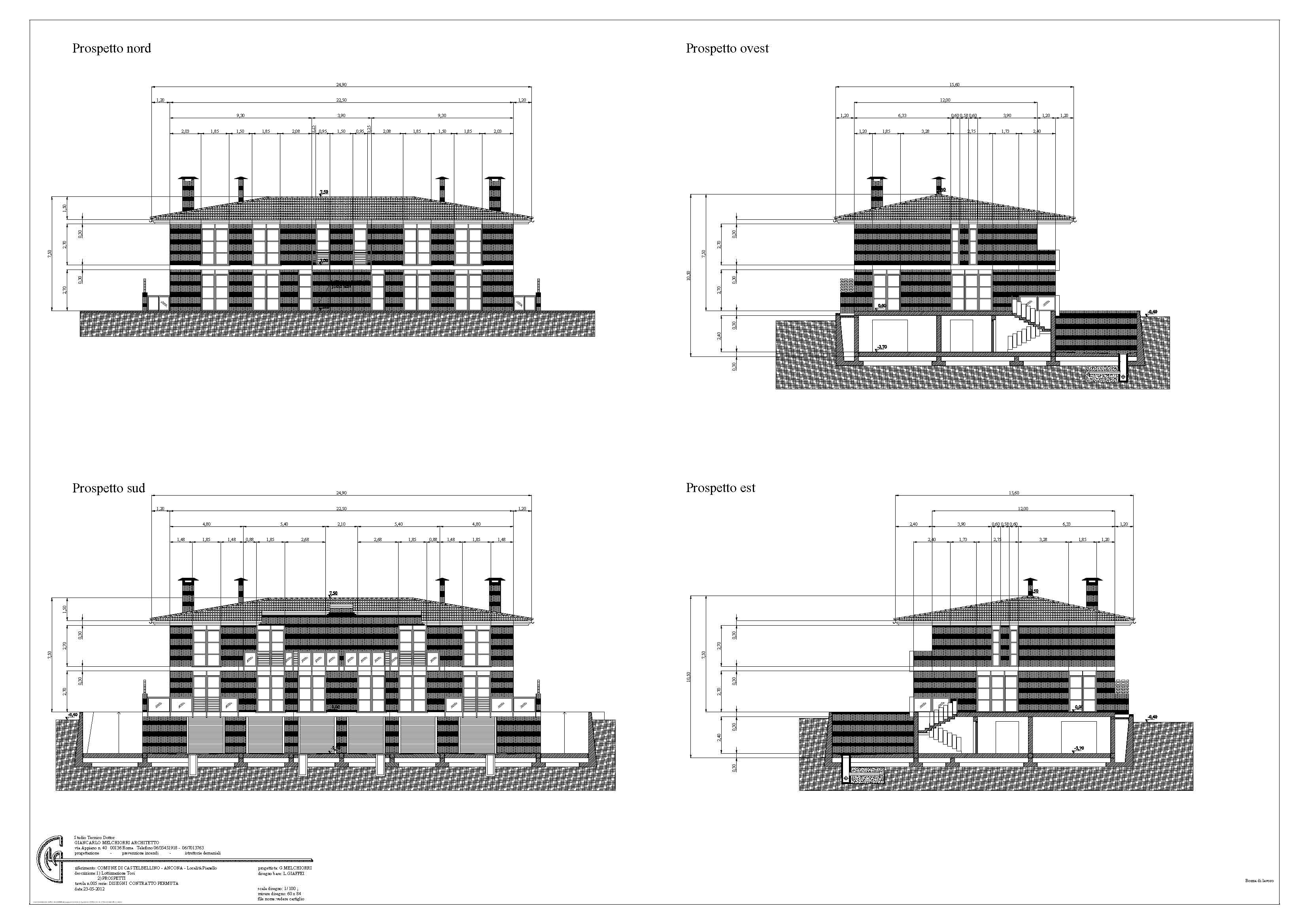

anche l'adiacente prospetto del fabbricato con sei unità Residenziali: le sei residenze sono distribuite in due livelli, uno terreno con giardino e l'altro al piano primo con terrazzo. Al piano seminterrato sono dislocati sei vani per il ricovero degli autoveicoli. Una intercapedine areata e ispezionabile, finita all'estradosso con pavimentazione e quindi percorribile anche a questo livello, distacca l'edificio dal circostante terreno. La pavimentazione del piano seminterrato rispetto al piano stradale ha la pavimentazione comletamente distaccata dal terreno e areata.  I quattro prospetti dell'edificio del lotto 18 sono finiti a cortina tipomattone con finestre vetrare a tutta altezza complete di avvolgibile; il vetro di ogni anta è diviso in tre riquadri; sia accede al piano superiore tramite scale collegate alle Residente tramite percorso in quota. |
 |
 |
|
La lottizzazione residenziale “Franco Tosi” è ubicata nella già consolidata zona di espansione residenziale denominata Pianello, a pochi minuti di strada dal Centro Storico di Castelbellino (AN) e con facile accesso alla arteria principale della Vallesina.
L’intera area è dotata di servizi commerciali, sportivi, religiosi e sociali.
La lottizzazione è composta da appezzamenti con una superficie che varia da circa mq 800 a mq 1000.
L’intera area è servita da rete stradale e le opere di urbanizzazione sono state eseguite, collaudate e prese in carico dall’Amministrazione comunale.
Per alcuni lotti è stata effettuata l’attività di progettazione, presentazione e approvazione, pagamento dei necessari oneri di edificazione dei progetti completi come necessario.
